LABORATORIO SUPERFICIES LAMINARES

DEFINICIONES

Superficie laminar: Una superficie laminar es aquella en la cual una de sus dimensiones el grosor tiene una medida despresiable en comparacion a las otras de sus dimensiones.

Estructura: se dice de aque elemnto que es cpaz de soportar cargas o  fuerzas sin romperse. la principal carga que tiene que soportar es su porpio peso, es decir; tiene que ser autoportante.

 Maqueta modelo del Estadio Nacional de China, imagen del esadio, llamado el Nido de Águila

Estructuras laminares: Una estructura laminar es una superficie laminar que es capaz de soportar cargas. Cuando una estructura laminar es el resultado una deformacion en curva de la superficie y se appoya convenientemente, busca de el equilibrio de las fuerzas a las que se ve sometida se denomina cascara.

CASCARAS: Son láminas curvas, convenientemente apoyadas en las que el equilibrio  de las cargas externas  se logra fundamentalmente  por medio de esfuerzos normales y tangenciales.

Ópera de Sydney, Arquitecto Jorn Utzon Sidney Auatralia.

CARACTERISTICAS DE UNA ESTRUCTURA

1. Equilibrio: Exigencia fundamental que implica que todas las partes de una edificación no presenten

movimientos o que la resultante de las fuerzas aplicadas sea igual a cero.

2. Estabilidad: Condición relacionada con los movimientos que puede presentar un edificio en su

totalidad debido a la aplicación de las fuerzas, ya que, si una fuerza genera ciertos desplazamientos en

el edificio, este se vuelve inestable, siendo una condición no deseada en la edificación.

3.Resistencia: Término referido a la capacidad de soportar las cargas que se aplican en la estructura sin

fallar.L a primera carga que es necesario que soporte una esructura es su porpio peso, esdecir debe ser autoportante.

4.Funcionalidad: Toda estructura debe cumplir a cabalidad con la función asignada, por ello se debe

evitar deformaciones grandes en la estructura de tal magnitud que los usuarios no sientan cómodo el

uso del edificio.

5.Economía: Este es un aspecto fundamental, en toda estructura que cumpla un fin utilitario, por lo

general todo proyecto debe atenerse a un presupuesto disponible para la construcción.

6.Estética: Esta influencia impone a la estructura elementos para la escogencia del sistema estructural

adecuado, pero se debe tener en cuenta que en proyectos de gran tamaño el sistema estructural es

expresión de la arquitectura, por lo que un error de enfoque estructural puede afectar la belleza del

edificio. (Salvadori y Heller, 1998)



Cargas en una estructura: Las cargas originan en los elementos estructurales uno o varios de estos tipos de fuerzas:

1.Fuerza Axial. Se divide en dos tipos:

    a.Tracción: Fuerza que tiene la tendencia a estirar los elementos.
Los cables de un puente colgante soportan unas fuerzas que tienden a estirarlos: son las denominadas fuerzas de tracción.

Fuerza de traccion.

b.Compresión: Fuerza que tiene la tendencia a comprimir los elementos.
Las columnas de un edificio soportan el peso del techo y de los pisos superiores. Estos elementos están sometidos a una fuerza que tiende a aplastarlos: es la fuerza de compresión.
Los elementos estructurales que soportan fuerzas de compresión se llaman soportes o comunmente lamados columnas. Suelen ser partes que se disponen de forma vertical. Las columnas como las de la foto, los pilares de una casa y las patas de una silla son elementos estructurales de este tipo.

 Fuerza de compresión

 columnas sometidas afuerzas de compresión.

c. Fuerza de flexión: Son aquellas fuerzas que tienden adoblar un elelmento horizontal como un estante,
Un estante de un mueble soporta una fuerza que tiende a doblarlo. Es la fuerza de flexión.

Fuerza de flexión

La deformación que provoca la fuerza de flexión se puede observar con claridad en las estanterías: si colocamos muchos libros en un estante, podemos ver cómo la tabla acaba por deformarse. Como se dice vulgarmente, la tabla se «comba»: se curva y puede romperse si el peso es excesivo

 Los elementos estructurales que soportan fuerzas de flexión se disponen horizontalmente y se llaman vigas o barras. El estante y la plataforma de un puente son también ejemplos de este tipo de elementos.

d. fuerza de torsión:  La fuerza de torsión actúa sobre elementos intentando girar o torcer el lemento; asimmismo actua sobre elementos que giran. La punta de un destornillador se puede deformar por la acción de esta fuerza.


LABORATORIO DE SUPERFICIES LAMINARES
SITUACION PROBLEMA No 1
Coloque a un centimetro de altura sobre dos apoyos una superficie laminar (una hoja), describa la situacion y de acuerdo a la teoria estudiada describa la situacion. ¿Tenemos en esta caso una estructura laminar si o no y por que?

Imagen de una superficie laminar soportada por dos apoyos a un centimetro de altura.
SITUACION PROBLEMA No2

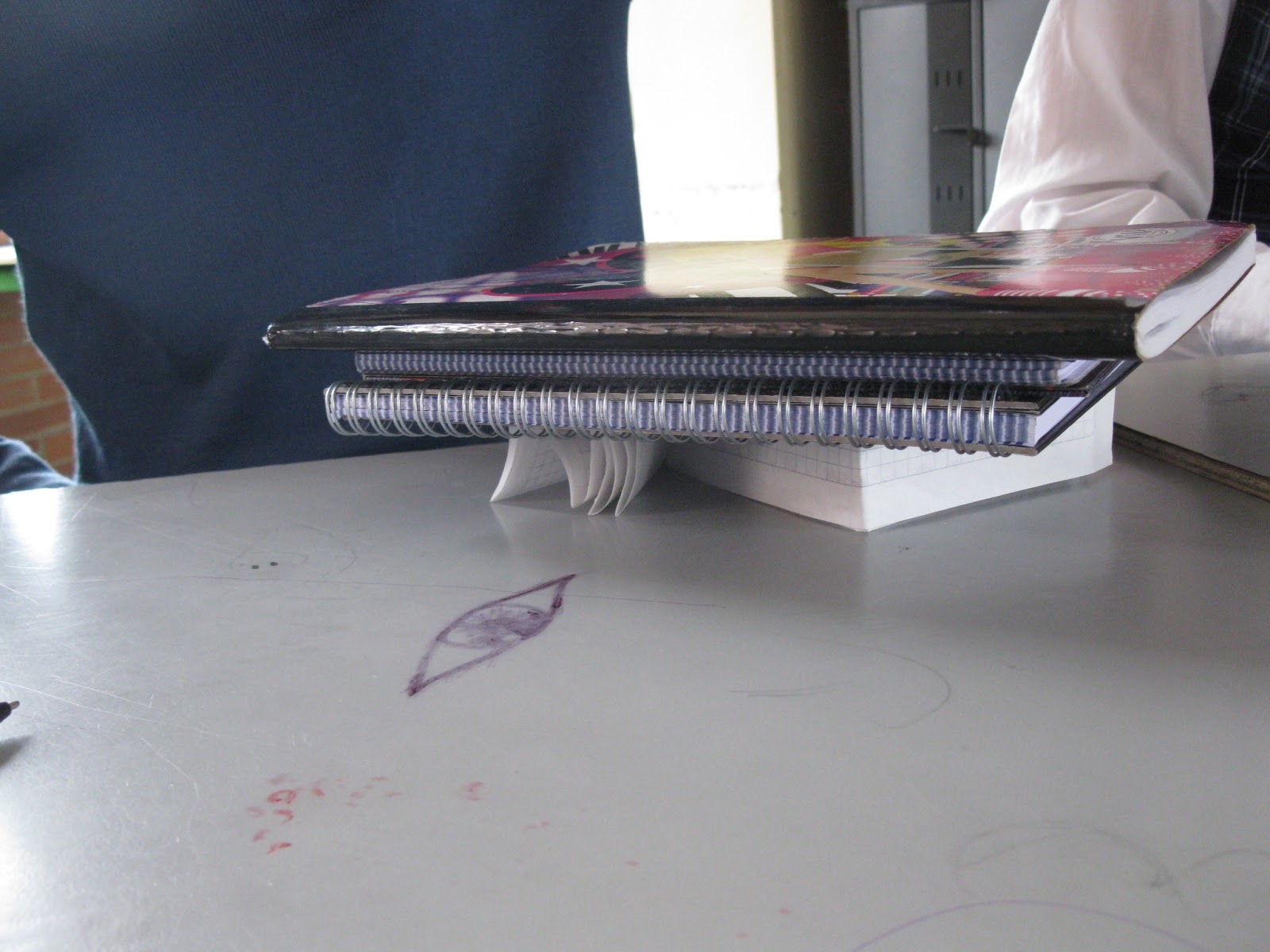

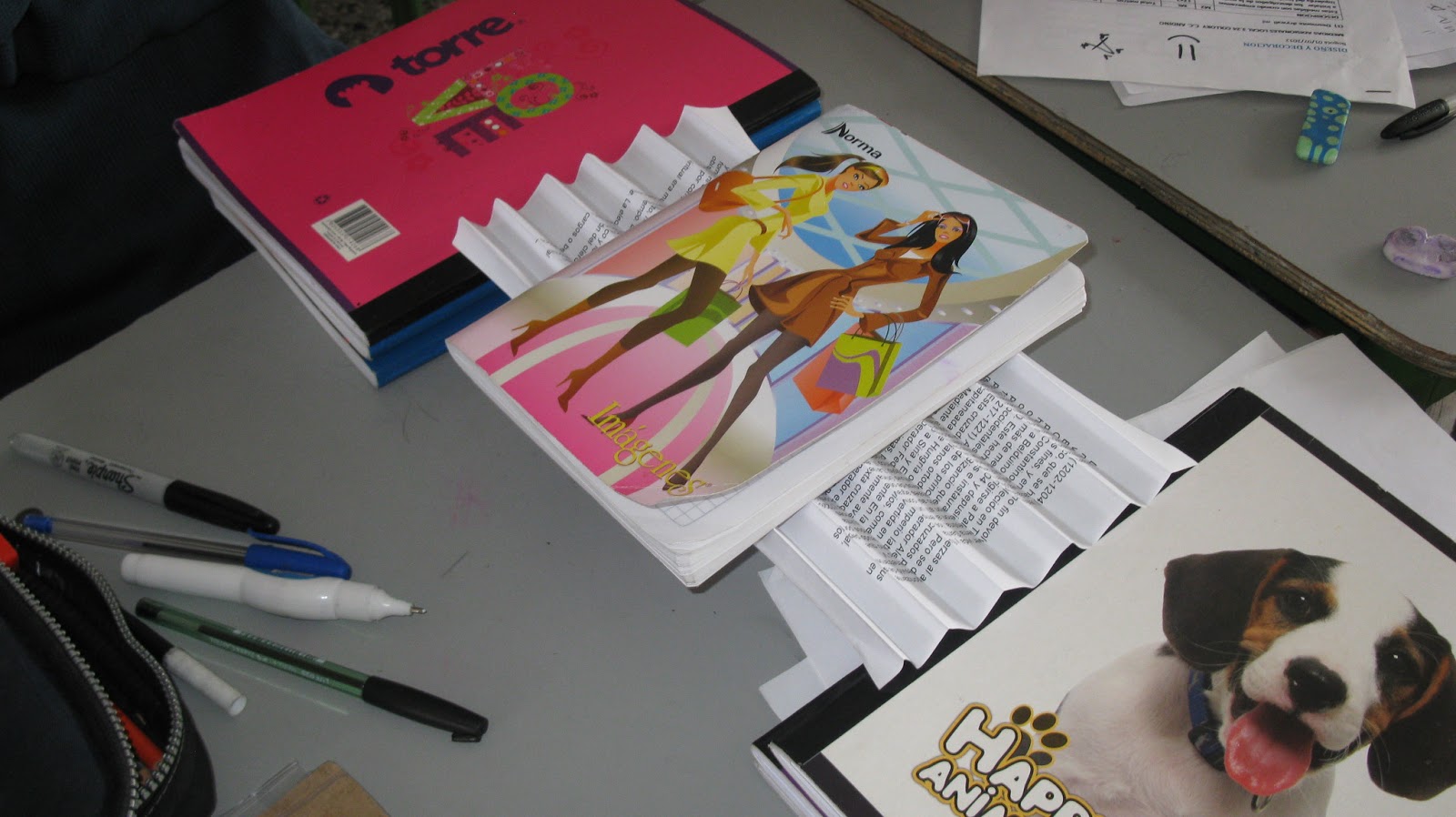

¿Como puedo pasar de una superficie laminar a una estructura laminar, combierta la superficie laminar en una esructura laminar soportada sobre dos apoyos a un centimetro de altura. A partir de su experiencia con este ejercicio;  ¿concluya la relacion entre estructuras laminares, capacidad de soportar cargas y pliegues sobre la superficie o estructura laminar?.

SITUACION PROBLEMA No3
Ahora consruya a aprtir de una superficie laminar una estructura que soporte un esfero a 3cm de altura. Realice el ejercicio tome nota de la exeriencia, realice los registros necesarios y concluya.

Añadir leyenda

SITUACION PROBLEMA No3

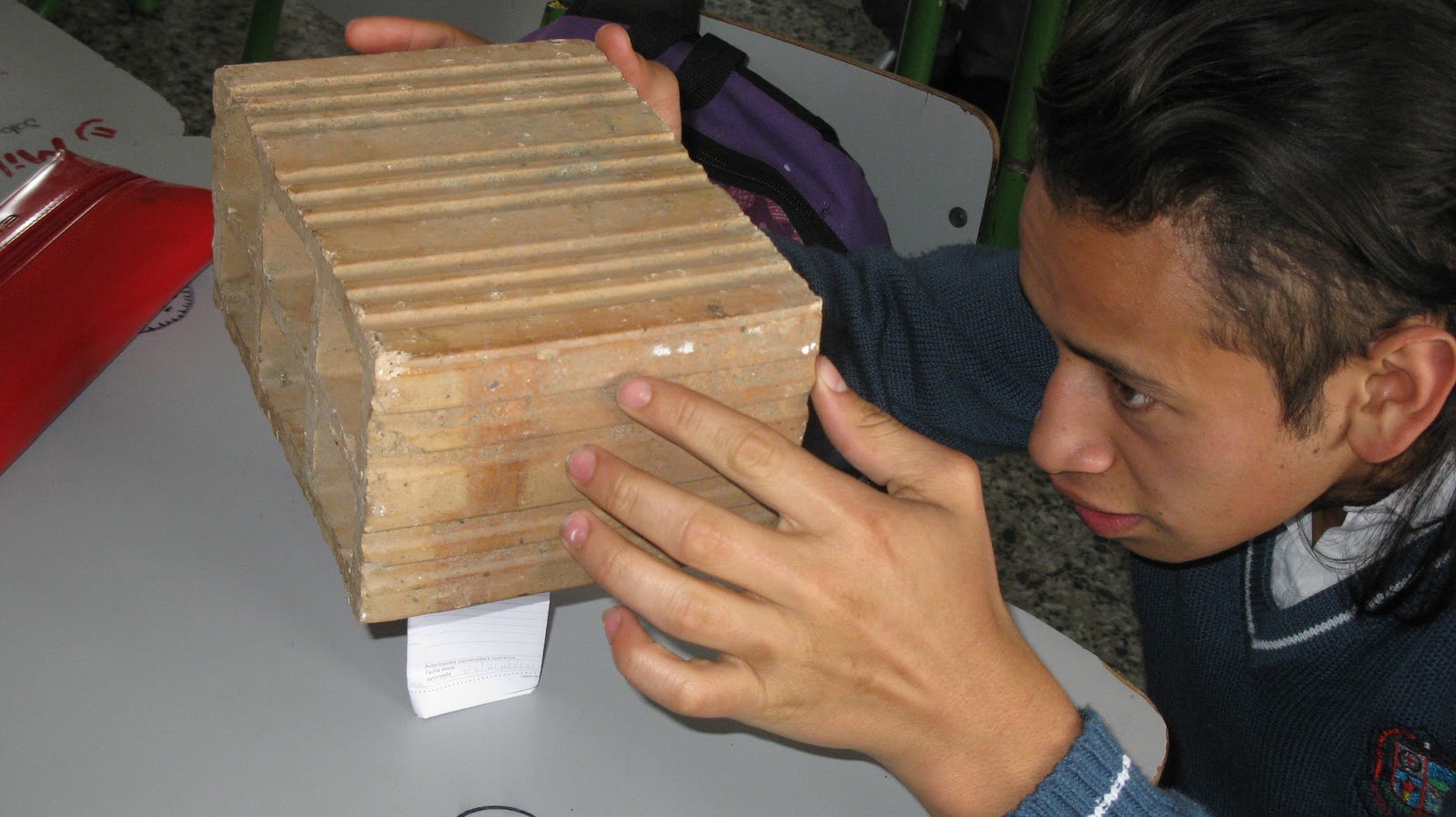

Ahora a partir de las experiencias anteriores realice una estructura laminar que soporte un ladrillo a 15 cm de altura, registre sus propuestas, analícelas y concluya a partir de sus experiencias y estructuras fallidas.

 Efectúe un informe escrito con los ejercicios propuestos, las experiencias realizadas, las soluciones propuestas y el análisis de su acierto o desacierto y las conclusiones generales del laboratorio. Agregue  registros gráficos, dibujos, fotográficos y la teoría general acerca de las superficies laminares.
